Ausrichten des Druckkopfs

Wenn gerade Linien versetzt gedruckt werden oder der Ausdruck aus anderen Gründen nicht zufrieden stellend ist, muss der Druckkopf ausgerichtet werden.

Hinweis

  • Bei niedrigem Tintenstand wird die Testseite für die Druckkopfausrichtung nicht ordnungsgemäß gedruckt.

    Ersetzen Sie die FINE-Patrone mit niedrigem Tintenstand.

Die folgenden Materialien werden benötigt: ein Blatt Normalpapier im A4- oder Letter-Format (auch Recyclingpapier)*

* Das Papier muss beidseitig weiß und sauber sein.

  1. Stellen Sie sicher, dass das Gerät eingeschaltet ist.

  2. Legen Sie ein Blatt Normalpapier im A4- oder Letter-Format in das hintere Fach ein.

  3. Ziehen Sie das Papierausgabefach und die Verlängerung des Ausgabefachs heraus.

  4. Halten Sie die Taste Stopp (Stop) gedrückt, bis die Alarm-Anzeige viermal blinkt, und lassen Sie sie dann sofort los.

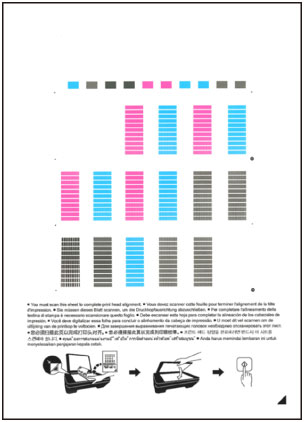

    Nun wird die Testseite für die Druckkopfausrichtung gedruckt.

    Wichtig

    • Berühren Sie den bedruckten Teil der Testseite für die Druckkopfausrichtung nicht. Wenn die Seite verschmutzt oder zerknittert ist, kann sie nicht ordnungsgemäß gescannt werden.
    • Wenn die Testseite für die Druckkopfausrichtung nicht korrekt gedruckt wurde, drücken Sie die Taste Stopp (Stop) und führen Sie das Verfahren dann erneut von Anfang an aus.

  5. Scannen Sie die Testseite für die Druckkopfausrichtung, um die Druckkopfposition zu justieren.

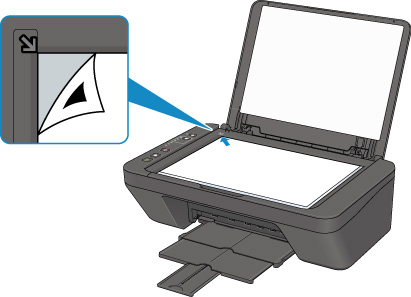

    1. Legen Sie die Testseite für die Druckkopfausrichtung auf die Auflagefläche.

      Legen Sie die Testseite für die Druckkopfausrichtung MIT DER BEDRUCKTEN SEITE NACH UNTEN auf, und richten Sie die Markierung , die sich rechts unten auf dem Blatt befindet, an der Ausrichtungsmarkierung aus.

    2. Schließen Sie die Vorlagenabdeckung vorsichtig, und drücken Sie die Taste Schwarz (Black) oder Farbe (Color).

      Der Drucker beginnt nun mit dem Scannen der Testseite für die Druckkopfausrichtung, und die Druckkopfposition wird automatisch angepasst.

      Die Ausrichtung des Druckkopfs ist abgeschlossen, wenn die EIN (ON)-Anzeige nach dem Blinken leuchtet.

      Nehmen Sie die Testseite für die Druckkopfausrichtung von der Auflagefläche.

      Wichtig

      • Bis zum Abschluss der Druckkopfpositionierung dürfen weder die Vorlagenabdeckung geöffnet noch die Testseite für die Druckkopfausrichtung auf der Auflagefläche bewegt werden.

      • Sollte bei der Ausrichtung des Druckkopfs ein Fehler auftreten, blinkt die Alarm-Anzeige. Drücken Sie die Taste Schwarz (Black) oder Farbe (Color), um den Fehler aufzuheben, und ergreifen Sie entsprechende Maßnahmen.

Hinweis

  • Sollte der Ausdruck nach der oben beschriebenen Anpassung der Druckkopfposition weiterhin Mängel aufweisen, sollten Sie die Ausrichtung des Druckkopfs manuell über den Computer anpassen.

  • Zum Ausdrucken und Prüfen der aktuellen Druckkopf-Ausrichtungswerte halten Sie die Taste Stopp (Stop) gedrückt, bis die Alarm-Anzeige sechsmal blinkt, und lassen Sie sie dann sofort los.
